在現代設計中，柵格系統作為一種重要的布局方案，能夠有效提升設計的秩序感。對于 UI 設計領域，柵格系統也廣泛用于跨屏幕的響應式設計，幫助設計師打造更好的多端體驗。本文將簡要介紹柵格系統的基本概念和搭建方法，并提供 8 個實際應用案例，讓大家快速通關柵格系統。
一、什么是柵格系統？
柵格系統是一種將頁面劃分為多個列和行的布局結構，
柵格系統的核心優點是規范布局、提升效率、優化體驗，具體可分為以下 4 點：
柵格通過設定固定列數、間距、邊距等規則，讓頁面中不同模塊（文字、圖片、卡片）的排列有統一基準。無論是單頁面內的元素分布，還是多頁面、多終端（PC / 移動端）的設計銜接，都能保持風格統一，避免布局雜亂，提升品牌視覺辨識度。
設計端無需反復糾結元素位置和間距，可直接基于柵格框架快速排版，減少無效調整；開發端能通過柵格的固定參數（如列寬、響應式斷點）編寫統一代碼，降低適配成本，還能實現設計稿與開發還原的精準對齊，減少溝通返工。
柵格劃分的規整布局符合用戶視覺流動習慣，讓信息呈現更有層次感和邏輯性。用戶能快速捕捉核心內容，避免因布局混亂導致的閱讀疲勞，尤其在多信息、多模塊的復雜頁面（如官網、電商首頁）中，體驗提升更明顯。
在數字設計中的“柵格”相比平面設計的“網格”更靈活一些，常常只制定縱向的分割規則。因?yàn)閿?shù)字界面的高度不像紙張等實體媒介，不需要嚴格確定縱向高度。

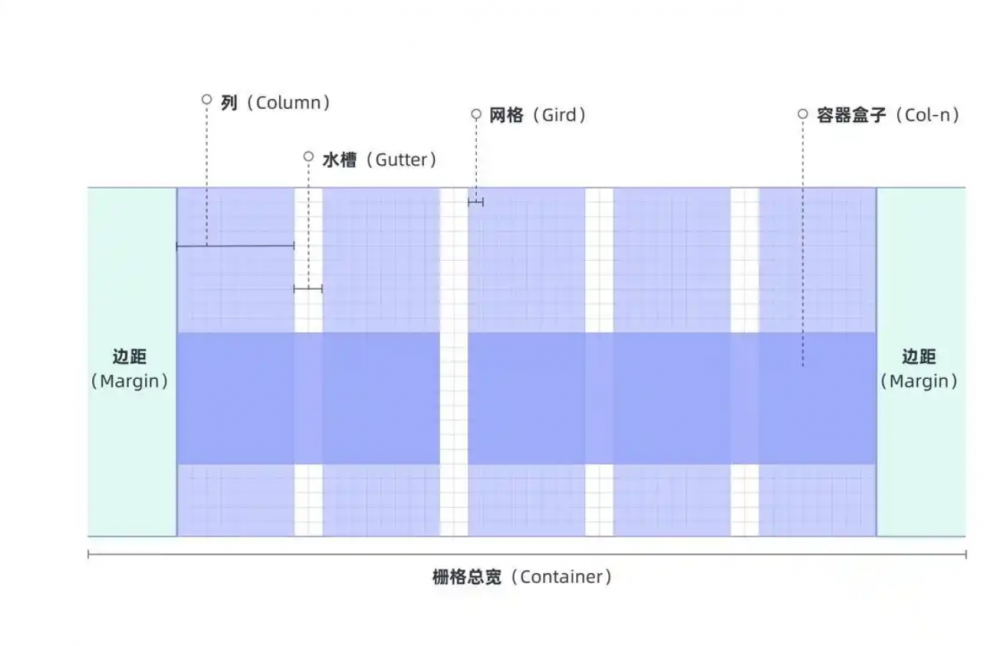

下圖中就是最常見的一個數字界面柵格結構，包括：
-
列（Column）
-
水槽（Gutter）
-
邊距（Margin）
-
柵格總寬（Container）
-
容器盒子（Col-n）
在實際使用時，盡量讓內容（容器盒子）在橫向占滿（N）列和（N-1）列水槽。比如上圖中的左側的容器盒子占據了 2 列和 1 列水槽，右側的容器盒子占據了 3 列和 2 列水槽。注意，盡量不要讓列和水槽數量相等，而是要讓水槽數量比列少一個，這樣可以讓內容之間留出更自然的間隙。
二、如何搭建和使用柵格系統？
目前市面上主流的界面設計工具都支持柵格功能，我用的是摹客DT，搭建柵格系統的步驟如下：

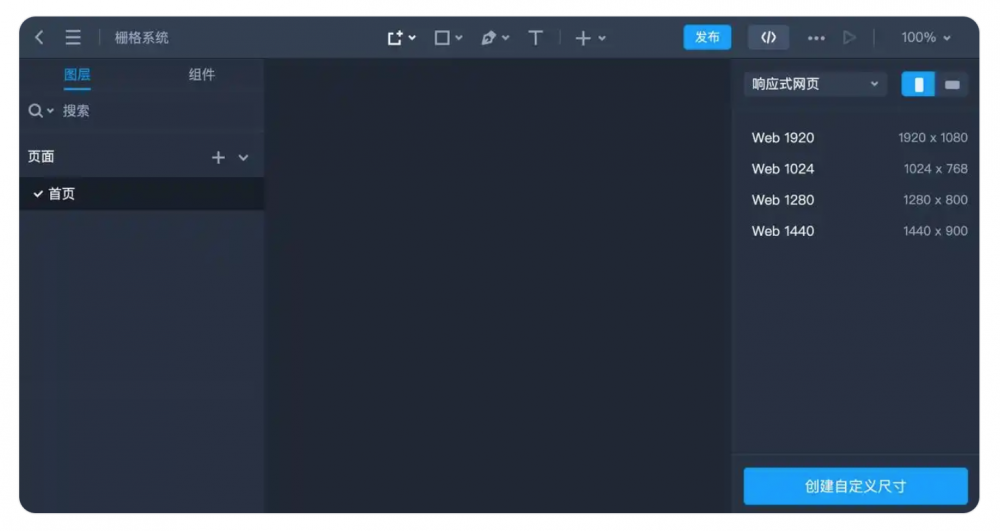

1）創建新項目
打開
摹客DT
（https://www.mockplus.cn/dt?hmsr=2409wenbjzz），使用快捷鍵 A 添加初始容器，并選擇合適的尺寸。
2）設置柵格
在右側屬性面板中，
找到并展開“布局網格”模塊，激活“顯示布局”選項即可打開
柵格
功能
。設置面板中“間距”即水槽值，在類型中可以按需選擇拉伸（列寬自動）還是居中（手動設定列寬）。
3）使用柵格
直接在編輯窗口繪制設計內容，元素靠近列時會有自動吸附效果。合理地安排界面中的元素、文字等，讓他們恰好覆蓋整數倍的列，就能保證設計最大化利用了柵格的優點。
三、柵格系統在產品設計中的8個應用案例
1）Material Design

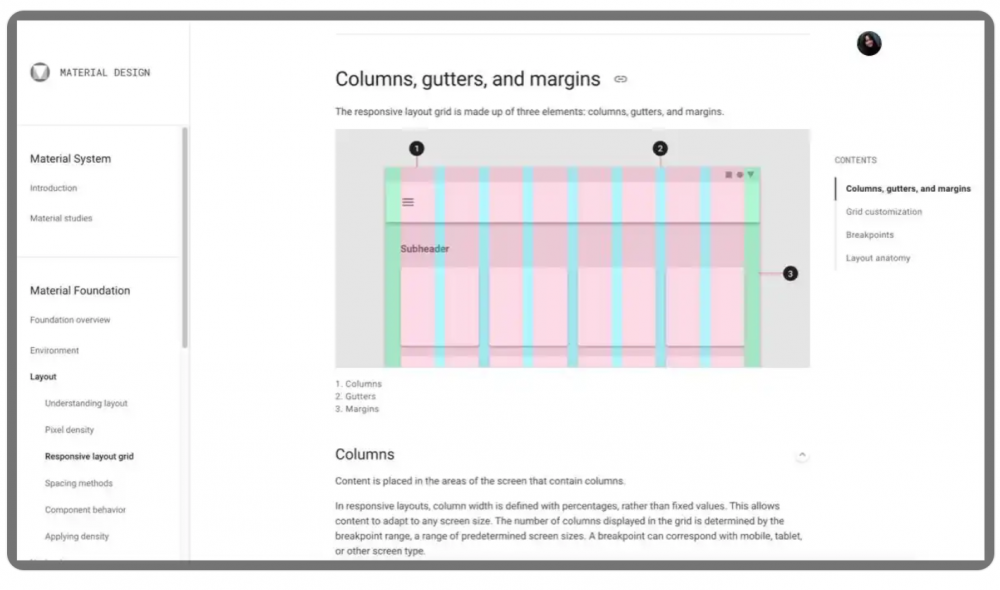

Material Design的柵格布局是一種響應式設計系統，旨在確保用戶界面在不同設備和屏幕尺寸上的一致性和靈活性。它主要基于12列的柵格系統，允許設計師和開發者在布局中有效地組織內容。
Material Design的柵格布局是響應式的，能夠根據設備的屏幕大小和方向自動調整。設計師可以利用五個斷點（xs, sm, md, lg, xl）來定義在不同屏幕尺寸下的列數和布局方式，從而實現靈活的設計。
2）智能化
響應式設計
利用柵格系統可以構建優秀的智能響應式設計，使得網頁在不同設備上保持一致性和組織性。通過合理的布局和元素對齊，設計師能夠提升用戶體驗和界面美觀性。

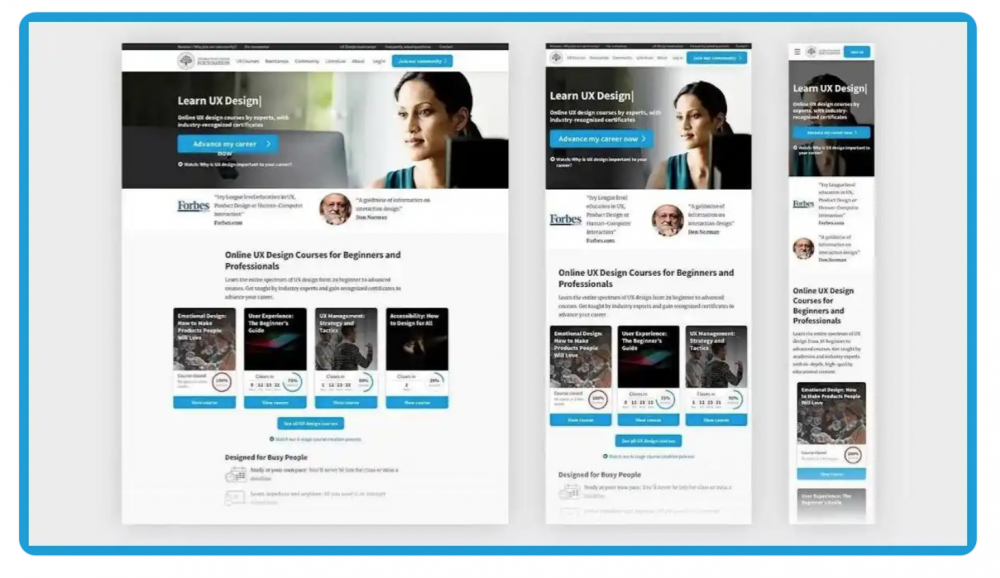

在上圖這個案例中，設計師利用柵格系統完成網頁（Web）設計后，可以輕松地借助柵格的特性和“摹客DT”中的自動布局能力，自動得到平板（Tablet）端和手機（Mobile）端的設計效果，極大地提升設計效率。
3）8點網格設計
8 點網格系統是設計界常用的標準，適用于各種屏幕尺寸。設計師通過使用 8 的倍數來定義元素的間距和尺寸，確保在不同設備上實現視覺一致性。這種方法特別適合移動端設計，能夠提高布局的效率和準確性。

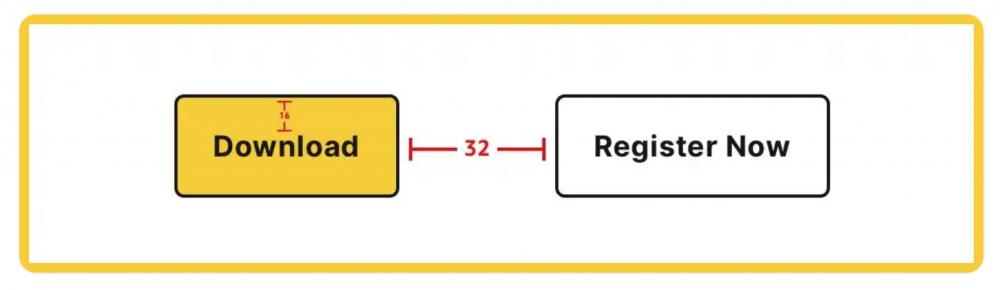

在上圖的案例中，設計師盡可能使用 8 的倍數來定義所有的設計參數，包括按鈕的長寬尺寸、按鈕的內邊距（Download距離按鈕頂部的內邊距）、按鈕和按鈕的間距等。8 點網格可以進一步降低設計師的決策難度，提升設計效率。
4）
Bootstrap
柵格系統

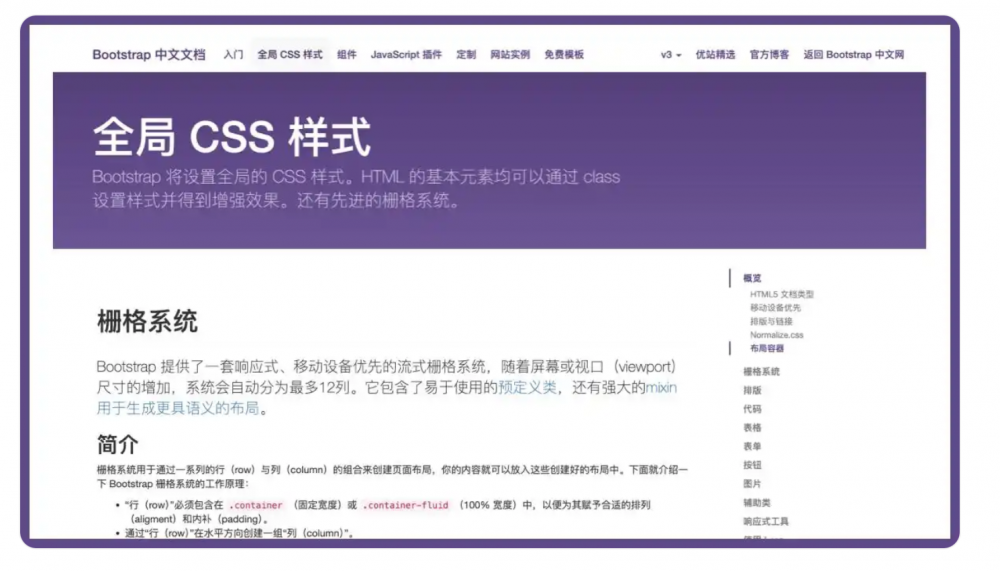

Bootstrap 框架提供了一個強大的柵格系統，支持多種屏幕設備的響應式設計。通過預定義的類，開發者可以快速構建布局，確保在不同設備上的良好表現。
而在 Bootstrap 3 中，整個柵格系統一開始就是對移動設備友好的，整個框架的內核中內置了整套柵格機制的支持。也就是說，使用 Bootstrap 可以獲得最佳的移動端柵格效果。
5）文字基線網格系統
基線網格系統通過密集的水平行提供文本對齊和間距準則，確保文本在設計中的一致性。這種方法在排版設計中尤為重要，能夠提升閱讀體驗和視覺美感。

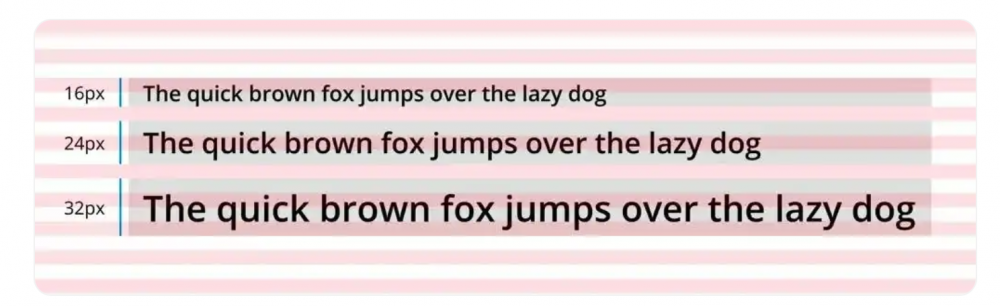

在上方的示例中，每8px行在紅色和白色之間交替。將文字的所有行高設置為基本單位（8x或4px）的倍數，可以讓文本和基線網格完美對齊。
6）B端用戶界面
在B端界面設計中，柵格系統用于布局和對齊界面元素，確保用戶界面的整潔和可用性。設計師可以利用柵格系統來創建直觀的導航和交互體驗，提升用戶滿意度。由于B端界面中通常有固定的左側邊欄，此時可以利用混合柵格的策略，讓界面中僅內容的部分符合柵格要求，固定的左邊欄不參與柵格布局。
在上方的示例中，登錄界面和B端的左側功能頁面都是固定的內容，無需參與柵格布局。此時，可以將布局的重點集中在內容區域，形成混合柵格的結構，保證最佳的頁面響應體驗。
7）Ant Design

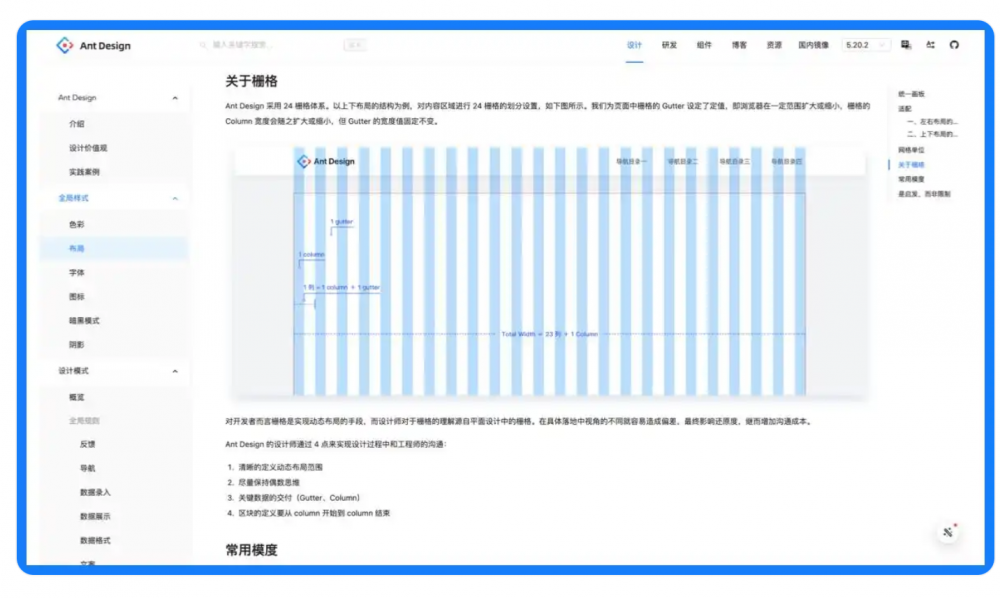

作為國內流行前端設計框架，Ant Design在柵格上的定義也是非常經典的。Ant Design 采用 24 柵格體系。以上下布局的結構為例，對內容區域進行 24 柵格的劃分設置，如下圖所示。頁面中柵格的 Gutter 設定了定值，即瀏覽器在一定范圍擴大或縮小，柵格的 Column 寬度會隨之?dāng)U大或縮小，但 Gutter 的寬度值固定不變。
對開發者而言柵格是實現動態布局的手段，而設計師對于柵格的理解源自平面設計中的柵格。在具體落地中視角的不同就容易造成偏差，最終影響還原度，繼而增加溝通成本。

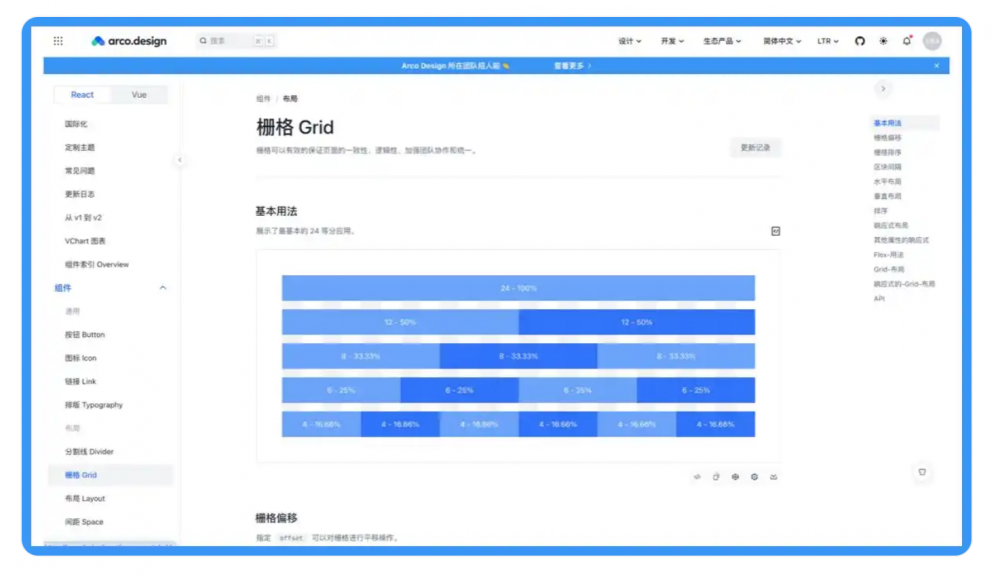

8）Arco Design
Arco Design的柵格布局是一種靈活且高效的設計系統，主要用于字節跳動的中后臺產品。其設計理念基于24柵格系統，能夠有效地組織和展示信息，確保頁面布局的一致性和邏輯性。
Arco Design的這套柵格布局不僅提升了設計的效率和美觀度，還通過模塊化和響應式設計增強了產品的適應性。設計師和開發者可以通過這一系統更好地協作，實現高質量的產品設計。
小結
在這篇文章中，我們深入探討了柵格系統的基本概念、搭建方法以及實際應用案例。通過這8個應用案例，我們不僅展示了柵格系統在設計和布局中的重要性，還揭示了如何在真實設計和開發中去使用柵格系統，并提升工作效率和視覺美感。
實踐出真知，柵格系統的靈活性和適應性使其成為設計師和開發者不可或缺的工具。無論是在網頁設計、平面設計，還是在產品開發中，掌握柵格系統都將為你的工作提供堅實基礎。通過本篇文章，相信你已經更深入地理解了柵格系統的價值，愿你在項目中大膽應用這些知識，將知識轉化為項目成果，在實戰中去體會柵格系統的獨特優勢吧！
